Carte PCB bicouche verte plaquée or

Accueil / Produits / PCB / PCB Bicouche / Carte PCB bicouche verte plaquée or

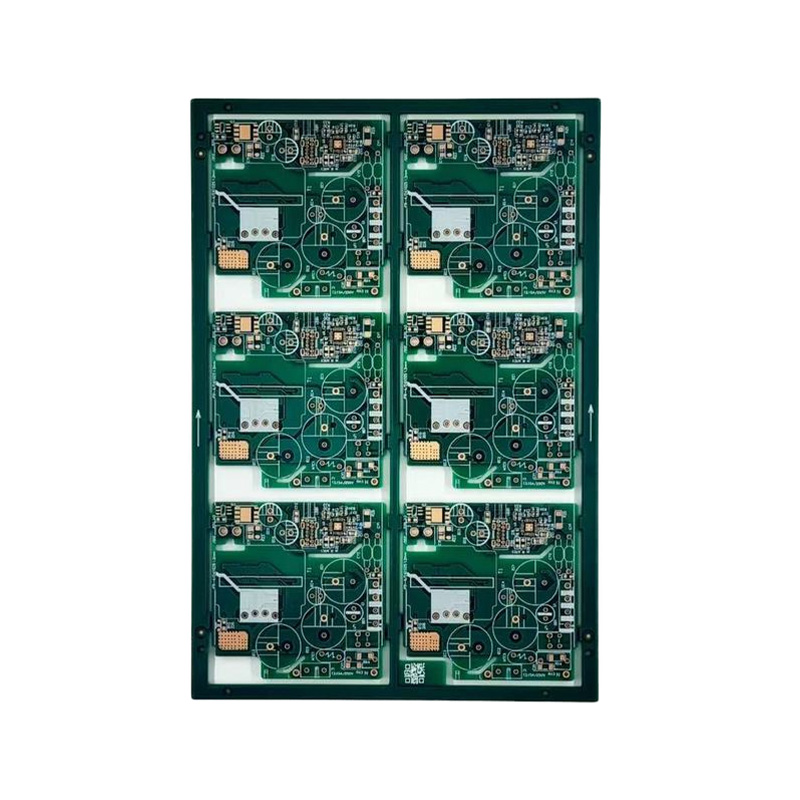

Carte PCB bicouche verte plaquée or

La carte PCB bicouche verte plaquée or adopte une technologie de placage d'or précis sous vide : la surface de placage d'or utilise une technologie de revêtement ultra-mince et uniforme, avec l'épaisseur de la couche d'or contrôlée précisément entre 0,05 et 0,1 μm. Cela permet non seulement de maintenir une excellente conductivité électrique et soudabilité, mais également de réduire significativement le coût des métaux précieux. Après des tests de vieillissement à haute température, elle ne présente toujours pas d'oxydation ni de changement de couleur. Le corps de la carte sélectionne un substrat FR-4 à haute isolation, associé à une conception optimisée de couche de masse, supprimant efficacement l'interférence électromagnétique. Elle prend en charge la transmission stable de signaux industriels à vitesse moyenne et basse, et est compatible avec l'emballage mixte de trou traversant et de montage en surface (SMT), répondant aux exigences d'intégration de divers types de composants. Elle est adaptée à des cartes auxiliaires de contrôle industriel, des modules de capteurs de maison intelligente, des cartes d'interface électroniques de consommation en série, des circuits frontaux de surveillance de sécurité, etc. C'est une solution PCB économique alliant économie de production, efficacité de production et stabilité d'utilisation.

Contactez-nous
PRÉV：Carte bicouche bleue plaquée or SUIVANT：Carte bicouche rouge à soudure sans plomb
  • Spécification
  • À propos de Hongxin
  • Contactez-nous

Matériel

FR-4, à base d'aluminium, céramique, métal, à base de cuivre, haute fréquence, rigide-flexible combiné, sans halogène

Épaisseur de la planche

0,3 - 6 mm

Épaisseur du cuivre

0,5 oz - 5 oz

Nombre de couches

1 à 32 couches

Origine

Anhui, Chine

Traitement de surface

Étamage ordinaire, étamage sans plomb, OSP, placage nickel/or, ruban bleu, placage argent, étamage

Diamètre minimum du trou

0,25 mm

Largeur de ligne minimale

3 mil (0,075 mm)

Espacement minimal des lignes

0,075 mm

Rapport épaisseur/diamètre des trous

10:17

Anhui Hongxin Electronic Technology Co., Ltd. est située dans le Parc industriel PCB de Chine, Zone de développement économique de Guangde, Province d'Anhui. Fondée en octobre 2013, notre usine occupe une superficie de 20 000 mètres carrés et emploie 110 salariés, dont plus de 7 ingénieurs professionnels avec plus de 15 ans d'expérience. Les produits PCB de la société comprennent des cartes de 1 à 32 couches, des cartes à haute Tg, des cartes à cuivre épais, des cartes rigides-flexibles, des cartes à haute fréquence, des cartes stratifiées à diélectrique hybride, des cartes à trous enfouis, des cartes à substrat métallique et des cartes sans halogène. Nous proposons également un prototypage rapide de PCB haute précision : les commandes en série de cartes monocouches et bicouches sont livrées en 6 à 7 jours, les cartes de 4 à 8 couches en 9 à 20 jours, les cartes de 10 à 16 couches en 20 à 25 jours, les cartes de 16 à 32 couches en 25 à 45 jours, les cartes HDI en 25 jours, et le prototypage bicouche peut être livré en aussi peu que 24 heures.
Nous nous engageons à fournir des produits de haute qualité et des services professionnels aux clients du monde entier, et nous sommes capables de traiter à la fois des commandes de grandes quantités et de petites séries. Les procédés de traitement de surface de nos produits sont complets. Les types de substrats de base incluent FR-1, 22F, CEM-1, CEM-3, FR-4 (avec haute Tg, sans halogène, etc.), des cartes à haute fréquence et des substrats métalliques. Tous les types de produits ont obtenu les certifications internationales de systèmes de management de qualité ISO9001, ISO14001, ISO45001, IATF16949, ainsi que la certification de sécurité UL. Notre réseau de vente s'étend des régions intérieures à l'Asie du Sud-Est, l'Europe et l'Amérique. Dans la concurrence féroce du marché, nous avons toujours reçu des éloges chaleureux des clients.
