Vente en gros Carte quadricouche bicouche plaquée or noircie

Accueil / Produits / PCB / PCB multicouche / Carte quadricouche bicouche plaquée or noircie

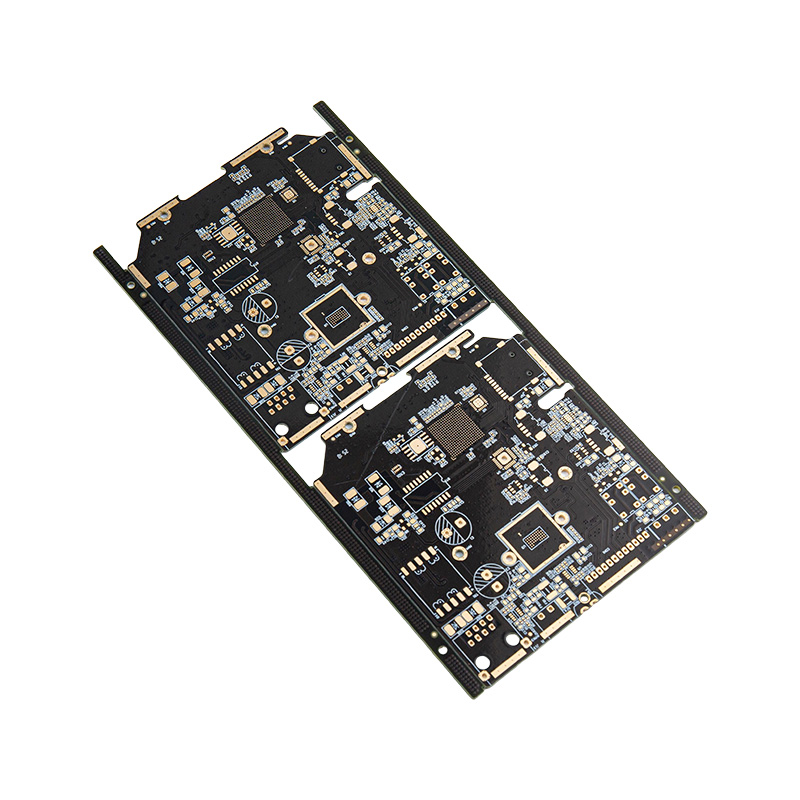

Carte quadricouche bicouche plaquée or noircie

Une carte quadricouche bicouche plaquée or noircie, dotée d'une structure de circuit à quatre couches et d'un processus de placage or bicouche. La couche de résine de protection noire assure non seulement un aspect haut de gamme, mais également la confidentialité du circuit. La surface du placage or est résistante à l'oxydation et à l'usure, améliorant à la fois la conductivité électrique et la stabilité de soudure, et est adaptée aux scénarios d'utilisation à haute fréquence. La disposition à quatre couches prend en charge des conceptions de circuits complexes, et associée à un contrôle précis d'impédance, elle peut répondre aux exigences de transmission de signaux à moyenne et haute vitesse. Elle peut également être personnalisée de manière flexible en termes d'épaisseur de carte, d'épaisseur de cuivre et de largeur/écartement de lignes, et est compatible avec des processus tels que des plots de soudure précis et des demi-trous. Ses avantages fondamentaux sont : capacité d'expansion multicouche + placage or durable + confidentialité d'apparence. Elle est principalement appliquée dans des modules de contrôle industriel, des composants précis d'électronique automobile, etc., et constitue une solution PCB de haute qualité répondant à des exigences multidimensionnelles.

Contactez-nous
PRÉV：Planche plaquée or à 6 couches, largeur de ligne et espacement de 3/3, BGA, technologie demi-trou SUIVANT：PCB multicouche plaqué or OEM vert Fr-4
  • Spécification
  • À propos de Hongxin
  • Contactez-nous

Matériel

FR-4, à base d'aluminium, céramique, métal, à base de cuivre, haute fréquence, rigide-flexible combiné, sans halogène

Épaisseur de la planche

0,3 - 6 mm

Épaisseur du cuivre

0,5 oz - 5 oz

Nombre de couches

1 à 32 couches

Origine

Anhui, Chine

Traitement de surface

Étamage ordinaire, étamage sans plomb, OSP, placage nickel/or, ruban bleu, placage argent, étamage

Diamètre minimum du trou

0,25 mm

Largeur de ligne minimale

3 mil (0,075 mm)

Espacement minimal des lignes

0,075 mm

Rapport épaisseur/diamètre des trous

10:1

Anhui Hongxin Electronic Technology Co., Ltd. est située dans le Parc industriel PCB de Chine, Zone de développement économique de Guangde, Province d'Anhui. Fondée en octobre 2013, notre usine occupe une superficie de 20 000 mètres carrés et emploie 110 salariés, dont plus de 7 ingénieurs professionnels avec plus de 15 ans d'expérience. Les produits PCB de la société comprennent des cartes de 1 à 32 couches, des cartes à haute Tg, des cartes à cuivre épais, des cartes rigides-flexibles, des cartes à haute fréquence, des cartes stratifiées à diélectrique hybride, des cartes à trous enfouis, des cartes à substrat métallique et des cartes sans halogène. Nous proposons également un prototypage rapide de PCB haute précision : les commandes en série de cartes monocouches et bicouches sont livrées en 6 à 7 jours, les cartes de 4 à 8 couches en 9 à 20 jours, les cartes de 10 à 16 couches en 20 à 25 jours, les cartes de 16 à 32 couches en 25 à 45 jours, les cartes HDI en 25 jours, et le prototypage bicouche peut être livré en aussi peu que 24 heures.
Nous nous engageons à fournir des produits de haute qualité et des services professionnels aux clients du monde entier, et nous sommes capables de traiter à la fois des commandes de grandes quantités et de petites séries. Les procédés de traitement de surface de nos produits sont complets. Les types de substrats de base incluent FR-1, 22F, CEM-1, CEM-3, FR-4 (avec haute Tg, sans halogène, etc.), des cartes à haute fréquence et des substrats métalliques. Tous les types de produits ont obtenu les certifications internationales de systèmes de management de qualité ISO9001, ISO14001, ISO45001, IATF16949, ainsi que la certification de sécurité UL. Notre réseau de vente s'étend des régions intérieures à l'Asie du Sud-Est, l'Europe et l'Amérique. Dans la concurrence féroce du marché, nous avons toujours reçu des éloges chaleureux des clients.
