PCB OSP vert à 4 couches

Accueil / Produits / PCB / PCB multicouche / PCB OSP vert à 4 couches

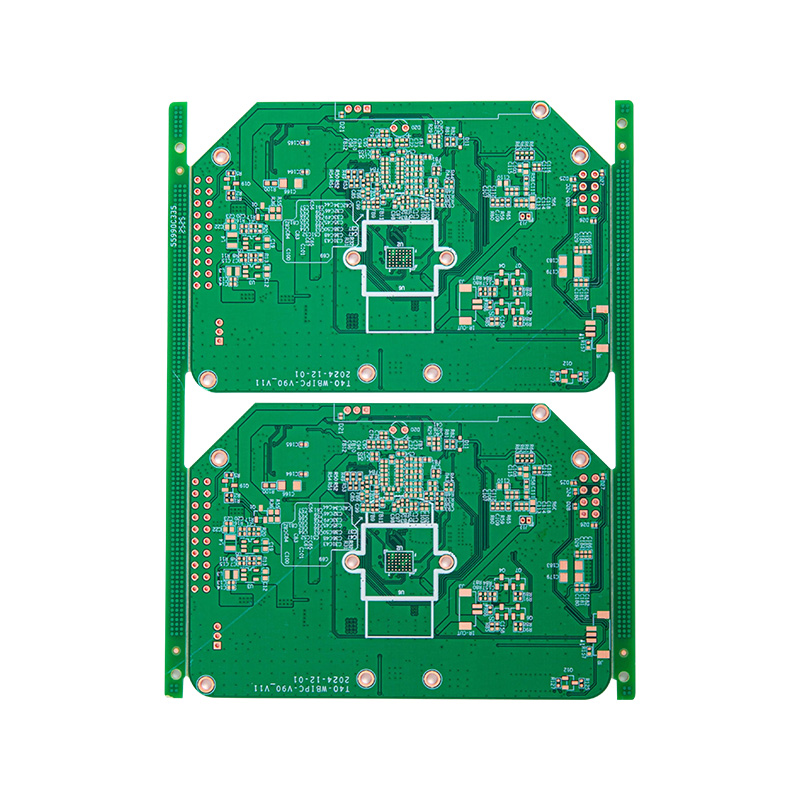

PCB OSP vert à 4 couches

Cartes OSP vertes double face à quatre couches, utilisant un substrat FR-4 à haute Tg et un processus de traitement de surface OSP (flux de soudure organique) respectueux de l'environnement, la couche de masque de soudure verte est conforme aux spécifications standard de production de l'industrie des PCB, peut être directement adaptée au système de positionnement visuel de la ligne de production automatisée, améliorant la précision et l'efficacité du montage en surface, insertion et inspection AOI, et réduction significative du coût de débogage de la chaîne de production. La couche OSP est formée par un processus de revêtement précis en un film protecteur organique uniforme et dense, avec d'excellentes performances de soudure à haute température, évitant efficacement les défauts d'assemblage tels que la fausse soudure et l'étain continu, et sans résidus de métaux lourds. Il est largement utilisé dans les cartes mères de contrôle d'automatisation industrielle, les cartes de commande électroniques grand public, les circuits centraux des équipements de surveillance de sécurité, les modules auxiliaires électroniques automobiles, etc., et constitue une solution de production de masse rentable, performante et conforme.

Contactez-nous
PRÉV：Carte quadricouche bicouche verte plaquée or à demi-trous SUIVANT：Carte quadricouche bicouche OSP verte
  • Spécification
  • À propos de Hongxin
  • Contactez-nous

Matériel

FR-4, à base d'aluminium, céramique, métal, à base de cuivre, haute fréquence, rigide-flexible combiné, sans halogène

Épaisseur de la planche

0,3 - 6 mm

Épaisseur du cuivre

0,5 oz - 5 oz

Nombre de couches

1 à 32 couches

Origine

Anhui, Chine

Traitement de surface

Étamage ordinaire, étamage sans plomb, OSP, placage nickel/or, ruban bleu, placage argent, étamage

Diamètre minimum du trou

0,25 mm

Largeur de ligne minimale

3 mil (0,075 mm)

Espacement minimal des lignes

0,075 mm

Rapport entre l'épaisseur de la planche et le diamètre du trou

10:5

Anhui Hongxin Electronic Technology Co., Ltd. est située dans le Parc industriel PCB de Chine, Zone de développement économique de Guangde, Province d'Anhui. Fondée en octobre 2013, notre usine occupe une superficie de 20 000 mètres carrés et emploie 110 salariés, dont plus de 7 ingénieurs professionnels avec plus de 15 ans d'expérience. Les produits PCB de la société comprennent des cartes de 1 à 32 couches, des cartes à haute Tg, des cartes à cuivre épais, des cartes rigides-flexibles, des cartes à haute fréquence, des cartes stratifiées à diélectrique hybride, des cartes à trous enfouis, des cartes à substrat métallique et des cartes sans halogène. Nous proposons également un prototypage rapide de PCB haute précision : les commandes en série de cartes monocouches et bicouches sont livrées en 6 à 7 jours, les cartes de 4 à 8 couches en 9 à 20 jours, les cartes de 10 à 16 couches en 20 à 25 jours, les cartes de 16 à 32 couches en 25 à 45 jours, les cartes HDI en 25 jours, et le prototypage bicouche peut être livré en aussi peu que 24 heures.
Nous nous engageons à fournir des produits de haute qualité et des services professionnels aux clients du monde entier, et nous sommes capables de traiter à la fois des commandes de grandes quantités et de petites séries. Les procédés de traitement de surface de nos produits sont complets. Les types de substrats de base incluent FR-1, 22F, CEM-1, CEM-3, FR-4 (avec haute Tg, sans halogène, etc.), des cartes à haute fréquence et des substrats métalliques. Tous les types de produits ont obtenu les certifications internationales de systèmes de management de qualité ISO9001, ISO14001, ISO45001, IATF16949, ainsi que la certification de sécurité UL. Notre réseau de vente s'étend des régions intérieures à l'Asie du Sud-Est, l'Europe et l'Amérique. Dans la concurrence féroce du marché, nous avons toujours reçu des éloges chaleureux des clients.
