Carte PCB bicouche OSP noire

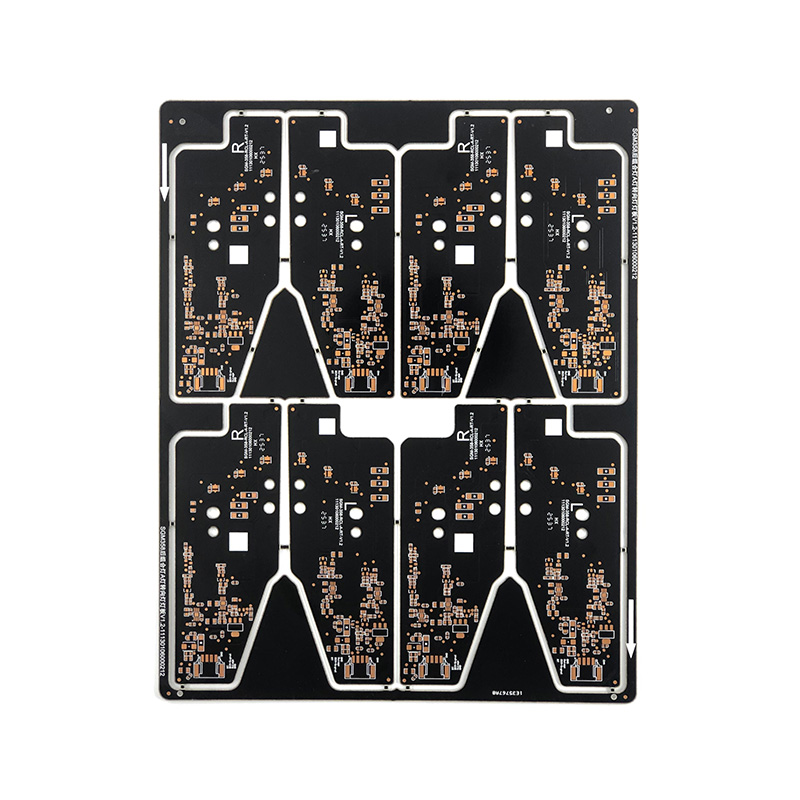

La carte PCB bicouche OSP noire est dotée d'une couche de résine de protection noire mat et d'un traitement de surface OSP uniforme : la couche noire réalise non seulement la dissimulation du circuit, mais également une faible réflectivité, adaptée au processus d'inspection visuelle des équipements précis. La couche de revêtement OSP, formée par un contrôle précis de l'épaisseur, constitue un film protecteur dense. Le corps de la carte intègre des marquages de direction R/L, des fentes de positionnement et des bords de découpe de processus, adaptés au montage à haute vitesse et à la découpe précise des lignes de production automatiques. La conception du circuit prend en charge des largeurs et écartements de lignes fines de 2,5mil/2,5mil, associée à des trous micro-perforés de 0,25mm, compatible avec l'emballage de puces à haute intégration. Elle utilise par ailleurs un substrat FR-4 à haute Tg (170℃). Adaptée à des modules centraux d'appareils portables intelligents, des circuits d'équipements audio portables, etc., elle répond aux exigences en matière de structure, de rendement et de coût.

Contactez-nous
PRÉV：Carte PCB bicouche OSP noire à haute précision SUIVANT：Carte bicouche noire à soudure sans plomb
  • Spécification
  • À propos de Hongxin
  • Contactez-nous

Matériel

FR-4, à base d'aluminium, céramique, métal, à base de cuivre, haute fréquence, rigide-flexible combiné, sans halogène

Épaisseur de la planche

0,3 - 6 mm

Épaisseur du cuivre

0,5 oz - 5 oz

Nombre de couches

1 à 32 couches

Origine

Anhui, Chine

Traitement de surface

Étamage ordinaire, étamage sans plomb, OSP, placage nickel/or, ruban bleu, placage argent, étamage

Diamètre minimum du trou

0,25 mm

Largeur de ligne minimale

3 mil (0,075 mm)

Espacement minimal des lignes

0,075 mm

Rapport épaisseur/diamètre des trous

10:10

Anhui Hongxin Electronic Technology Co., Ltd. est située dans le Parc industriel PCB de Chine, Zone de développement économique de Guangde, Province d'Anhui. Fondée en octobre 2013, notre usine occupe une superficie de 20 000 mètres carrés et emploie 110 salariés, dont plus de 7 ingénieurs professionnels avec plus de 15 ans d'expérience. Les produits PCB de la société comprennent des cartes de 1 à 32 couches, des cartes à haute Tg, des cartes à cuivre épais, des cartes rigides-flexibles, des cartes à haute fréquence, des cartes stratifiées à diélectrique hybride, des cartes à trous enfouis, des cartes à substrat métallique et des cartes sans halogène. Nous proposons également un prototypage rapide de PCB haute précision : les commandes en série de cartes monocouches et bicouches sont livrées en 6 à 7 jours, les cartes de 4 à 8 couches en 9 à 20 jours, les cartes de 10 à 16 couches en 20 à 25 jours, les cartes de 16 à 32 couches en 25 à 45 jours, les cartes HDI en 25 jours, et le prototypage bicouche peut être livré en aussi peu que 24 heures.
Nous nous engageons à fournir des produits de haute qualité et des services professionnels aux clients du monde entier, et nous sommes capables de traiter à la fois des commandes de grandes quantités et de petites séries. Les procédés de traitement de surface de nos produits sont complets. Les types de substrats de base incluent FR-1, 22F, CEM-1, CEM-3, FR-4 (avec haute Tg, sans halogène, etc.), des cartes à haute fréquence et des substrats métalliques. Tous les types de produits ont obtenu les certifications internationales de systèmes de management de qualité ISO9001, ISO14001, ISO45001, IATF16949, ainsi que la certification de sécurité UL. Notre réseau de vente s'étend des régions intérieures à l'Asie du Sud-Est, l'Europe et l'Amérique. Dans la concurrence féroce du marché, nous avons toujours reçu des éloges chaleureux des clients.
